Разработка котлована под фундамент: этапы работ от разметки до вывоза грунта

Оглавление

1. Из каких этапов состоит разработка котлована
2. Какие данные нужны до начала земляных работ
3. Когда нужен котлован, а когда достаточно траншей
4. Как определить размеры и глубину котлована
5. Как выполняют разметку и готовят площадку
6. Как выбрать технику и организовать транспорт
7. Как разрабатывают грунт и сохраняют основание
8. Когда нужны откосы, шпунт или крепления
9. Как защитить котлован от воды
10. Как работать рядом с коммуникациями и зданиями
11. Как принимают дно котлована
12. Как складировать, использовать и вывозить грунт
13. От чего зависят цена и срок разработки
14. Типовые ошибки при разработке котлована
15. Чек-лист приемки котлована под фундамент

Разработка котлована под фундамент — это комплекс геодезических, земляных, водозащитных, транспортных и контрольных работ. Задача подрядчика состоит не только в выемке расчетного объема грунта, но и в сохранении проектного положения здания, устойчивости стенок и природной структуры грунта основания.

Технологию выбирают по рабочей документации, результатам инженерных изысканий, глубине выемки, уровню подземных вод, рельефу, виду фундамента, расположению коммуникаций и соседней застройки.

Производство и приемку земляных работ регулирует СП 45.13330.2017 с изменениями № 1–3, проектирование оснований — СП 22.13330.2016 с изменениями № 1–5, классификацию грунтов — ГОСТ 25100-2020 с Поправкой. Требования безопасности установлены приказом Минтруда России от 11.12.2020 № 883н в редакции от 29.04.2025. Порядок ведения исполнительной документации определен приказом Минстроя России от 16.05.2023 № 344/пр в редакции от 23.06.2025.

Материал описывает общий порядок работ, но не заменяет инженерные изыскания, проект фундамента, проект производства работ, расчет откосов, проект ограждения котлована или решение проектировщика по слабому основанию.

Из каких этапов состоит разработка котлована

Полный цикл включает:

1. Получение рабочей документации, результатов изысканий и сведений о коммуникациях.
2. Вынос осей здания и высотных отметок на местность.
3. Расчистку площадки, устройство подъездов и поверхностного водоотвода.
4. Снятие почвенно-растительного слоя и его отдельное складирование.
5. Послойную разработку грунта до защитного недобора.
6. Формирование откосов или установку проектного крепления стенок.
7. Устройство водоотлива либо водопонижения.
8. Снятие защитного слоя и зачистку дна.
9. Геодезическую проверку и освидетельствование основания.
10. Распределение грунта для повторного использования и вывоз лишнего материала.

Последовательность уточняют в проекте организации строительства, проекте производства работ и технологических картах. Для глубокого, водонасыщенного или стесненного котлована отдельно разрабатывают решения по пандусу, рабочей платформе, ограждению, распорной системе, водопонижению и размещению техники.

Устраивать подушку или бетонную подготовку до осмотра дна нельзя. После закрытия основания проверить фактический грунт, переборы и размокшие участки будет значительно сложнее.

Какие данные нужны до начала земляных работ

До выхода экскаватора на площадку необходимо определить:

• проектный контур и отметку подошвы фундамента;
• толщину подушки, бетонной подготовки и других проектных слоев;
• состав и характеристики грунтов;
• сезонный и расчетный уровень подземных вод;
• положение действующих и ранее проложенных коммуникаций;
• отметки существующего рельефа;
• расстояние до соседних зданий, дорог, заборов и границ участка;
• места для откосов, берм, креплений и рабочих проходов;
• схему движения экскаваторов и самосвалов;
• место складирования плодородного слоя и грунта для обратной засыпки;
• предполагаемое место приема вывозимого материала.

Глубина инженерно-геологических исследований должна охватывать зону влияния сооружения, а не только глубину будущего котлована. В изысканиях оценивают плотность, влажность, прочность, сжимаемость, водопроницаемость, просадочность, набухание, морозное пучение и другие свойства, значимые для объекта. Основные требования к организации изысканий содержит СП 47.13330.2016 с изменением № 1.

Если фактический разрез не совпадает с материалами изысканий, работы на проблемном участке приостанавливают. Торф, ил, рыхлый насыпной слой, старый подвал, строительный мусор, неизвестная труба, водонасыщенная линза или грунт с признаками загрязнения требуют обследования и решения проектировщика.

Как геология влияет на технологию

Пески крупной и средней крупности обычно обладают сравнительно высокой водопроницаемостью. Однако допустимая крутизна откоса зависит не только от крупности песка, но и от плотности, водонасыщения, глубины, слоистости, нагрузок у бровки и срока открытого состояния выемки.

Мелкие водонасыщенные пески могут выноситься фильтрационным потоком. Глинистые грунты при замачивании способны размокать, терять прочность и налипать на ковш. Торф, ил, органоминеральные и рыхлые техногенные грунты нельзя автоматически принимать как надежное основание.

Соответствие фактического грунта проектному инженерно-геологическому элементу оценивают по материалам изысканий, осмотру основания и, когда это предусмотрено проектом, контрольным испытаниям.

Когда нужен котлован, а когда достаточно траншей

Тип выемки зависит от конструкции подземной части здания.

Для свайного фундамента нет универсальной очередности земляных и свайных работ. Выемку могут выполнять до устройства свай, после их погружения или поэтапно. Решение зависит от типа свай, технологии их устройства, конструкции ростверка и отметки рабочей платформы.

Выбирать траншеи только ради сокращения объема нельзя. Необходимо проверить, можно ли безопасно установить опалубку, выполнить наружную гидроизоляцию, смонтировать дренаж и уплотнить обратную засыпку.

Проход к рабочему месту в выемке должен иметь ширину не менее 0,6 м. При этом технологический зазор возле фундамента может потребоваться больше — например, для опалубки, гидроизоляции и уплотняющего оборудования.

Как определить размеры и глубину котлована

Нижний контур определяют по габаритам фундамента с учетом:

• подготовки и подушки;
• опалубки;
• наружной гидроизоляции;
• теплоизоляции;
• пристенного дренажа;
• безопасных проходов;
• пространства для уплотнения пазух.

При откосах верхний контур будет шире нижнего на величину их горизонтального заложения. Если применяется вертикальное ограждение, учитывают толщину шпунта или другого крепления, распорную систему, анкеры и технологические зазоры.

Глубину рассчитывают по проектным высотным отметкам, а не от одной произвольно выбранной точки поверхности. На участке с уклоном глубина различается по углам. Расчет по средней глубине может дать существенную ошибку, поэтому используют геодезическую съемку, сетку отметок, поперечники или цифровую модель рельефа.

Как рассчитать объем грунта

Для прямоугольной выемки с вертикальными стенками:

V = L × B × H, где L — длина, B — ширина, H — глубина.

Для котлована с равномерными откосами можно применять формулу призмоида:

V = H / 6 × (Sн + 4Sс + Sв),

где Sн — площадь нижнего контура, Sс — площадь сечения на половине глубины, Sв — площадь верхнего контура.

Отдельно учитывают плодородный слой, пандус, уступы, водосборные приямки, локальные углубления и объем будущей обратной засыпки.

Геометрический объем в плотном теле не равен транспортному объему. После выемки грунт разрыхляется и занимает больше места. Коэффициент разрыхления принимают по виду и состоянию грунта, сметным нормативам или фактическим данным, а не одной универсальной величиной.

Пример. Нижний контур — 12 × 10 м, верхний — 14 × 12 м, среднее сечение — 13 × 11 м, глубина — 2 м.

Объем в плотном теле:

2 / 6 × (120 + 4 × 143 + 168) ≈ 287 м³.

При условном коэффициенте разрыхления 1,20 получится около 344 м³ рыхлого грунта. Для кузова вместимостью 20 м³ потребуется не менее 18 загрузок по объему. Фактическая загрузка может раньше ограничиваться допустимой массой автомобиля.

Как выполняют разметку и готовят площадку

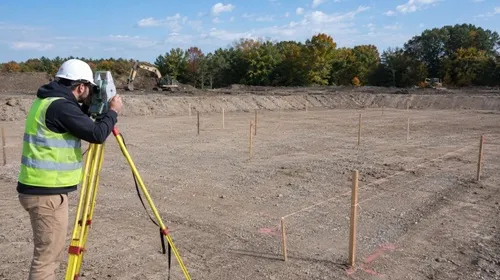

Геодезист переносит в натуру основные оси здания, границы выемки и высотные отметки. Оси закрепляют за пределами зоны движения техники устойчивыми знаками или обноской, чтобы их можно было восстановить после удаления внутренних колышков.

При разбивке проверяют:

• диагонали;
• прямые углы;
• расстояния между осями;
• привязку к границам участка;
• положение относительно соседних объектов;
• исходную высотную отметку.

До начала выемки площадку расчищают, снимают почвенно-растительный слой, устраивают подъезды, ограждения, освещение и отвод поверхностной воды.

Дорога должна выдерживать груженые самосвалы. Рабочая платформа экскаватора должна сохранять устойчивость при перемещении машины и повороте с наполненным ковшом. Устройство подъезда и подготовка платформы — разные задачи, поэтому их проверяют отдельно.

Экскаватор нельзя устанавливать у бровки только на основании визуальной оценки. Допустимое положение машины определяют с учетом глубины котлована, состояния грунта, откоса или крепления и нагрузки от техники.

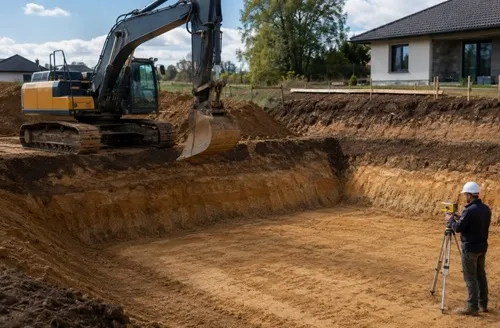

1.Послойная разработка котлована с контролем глубины и сохранением защитного слоя грунта.

Как выбрать технику и организовать транспорт

Технику выбирают по объему и глубине выемки, виду грунта, ширине проезда, состоянию рабочей площадки и требуемой точности.

Гусеничный экскаватор применяют для массовой разработки, если есть место для доставки и работы. Колесный экскаватор удобен в городской среде, но требует устойчивой площадки. Экскаватор-погрузчик подходит для небольших объемов, планировки и погрузки. Мини-экскаватор используют в стесненных местах и возле коммуникаций. Бульдозер эффективен при снятии слоя, перемещении грунта и планировке, но не заменяет экскаватор при глубокой выемке.

Производительность зависит не только от вместимости ковша. Учитывают:

• угол поворота стрелы;
• высоту и состояние забоя;
• глубину разработки;
• продолжительность рабочего цикла;
• время загрузки самосвала;
• грузоподъемность и вместимость кузова;
• расстояние до объекта приема;
• состояние подъездных дорог.

Количество самосвалов подбирают так, чтобы экскаватор не простаивал, а очередь машин не перекрывала проезд. Производительность оценивают для всей цепочки «разработка — погрузка — перевозка — разгрузка», а не для одной машины.

Как разрабатывают грунт и сохраняют основание

Грунт снимают послойно, без подкопа стенок и без движения тяжелой техники по подготовленному основанию. Схема проходок должна учитывать откосы или крепления, пандус, место погрузки, водосбор и безопасный выезд.

Экскаватором грунт обычно разрабатывают до защитного недобора. Его толщину назначают в рабочей документации или ППР с учетом вида грунта, типа ковша и способа окончательной зачистки.

Последний слой снимают непосредственно перед приемкой и устройством подготовки. Это защищает основание от:

• разрыхления зубьями ковша;
• движения техники;
• дождя и талой воды;
• пересыхания;
• промерзания;
• загрязнения строительным мусором.

Что делать при переборе грунта

Перебор — это удаление грунта ниже проектной отметки. Засыпать образовавшееся углубление рыхлым местным грунтом без согласованного решения нельзя: под фундаментом появится участок с отличающейся сжимаемостью.

Способ восстановления назначает проектировщик. В зависимости от условий могут применяться:

• послойно уплотняемый грунтовый материал;
• щебеночный материал;
• малопрочный бетон;
• изменение конструкции основания.

Увеличивать толщину бетонной подготовки только для заполнения перебора допустимо исключительно по техническому решению. Исправленный участок подлежит контролю и документальному освидетельствованию.

Когда нужны откосы, шпунт или крепления

Открытые откосы применяют, когда вокруг выемки достаточно места, а устойчивость грунтового массива подтверждена. Крутизну назначают с учетом:

• глубины;
• вида и состояния грунта;
• слоистости;
• трещиноватости;
• подземных вод;
• вибрации;
• нагрузки возле бровки;
• срока открытого состояния.

При напластовании нескольких грунтов откос назначают по наименее устойчивому слою.

Вертикальные или близкие к вертикальным стенки возле зданий, дорог, коммуникаций и границ участка обычно требуют расчетного ограждения. Это может быть шпунт, забирка, распорная или анкерная система либо другое предусмотренное проектом крепление.

Для выемок глубже 5 м, а также при сложных гидрогеологических условиях, увлажнении откосов и зимней разработке их параметры устанавливаются организационно-технологической документацией.

Правила охраны труда допускают нахождение работников в выемках с вертикальными стенками без крепления только выше уровня подземных вод, при отсутствии рядом подземных сооружений и при глубине не более:

• 1 м — в неслежавшихся насыпных и природных песчаных грунтах;
• 1,25 м — в супесях;
• 1,5 м — в суглинках и глинах.

Перед допуском работников в выемку глубже 1,3 м ответственное лицо должно проверить откосы и надежность креплений.

Вынутый грунт размещают не ближе 0,5 м от бровки. Однако это расстояние нельзя считать универсально безопасным для большого отвала, материалов или строительной машины. Фактическое расстояние определяют с учетом устойчивости стенки и дополнительной нагрузки. Разработка грунта подкопом запрещена.

Людей и технику выводят из опасной зоны при появлении:

• трещин вдоль бровки;
• свежих осыпей;
• нависающих козырьков;
• выпучивания дна;
• смещения шпунта;
• деформации распорок;
• отклонения геодезических марок.

Как защитить котлован от воды

Необходимо различать три вида мероприятий:

• Поверхностный водоотвод — перехват дождевой и талой воды до ее попадания в котлован.
• Водоотлив — удаление воды, уже поступившей в выемку.
• Водопонижение — искусственное снижение уровня подземных вод с помощью иглофильтров, скважин или другой системы.

Поверхность планируют от бровки, устраивают канавы и лотки. Водосборный приямок размещают так, чтобы поток не проходил через подготовленное основание. После завершения работ участок приямка восстанавливают предусмотренным проектом способом.

Открытая откачка из мелкого или пылеватого песка может вызвать вынос частиц грунта — суффозию. При напорных водах дополнительно проверяют риск фильтрационного выпора и подъема дна.

Систему водопонижения рассчитывают по притоку, водопроницаемости грунтов и допустимому влиянию на соседнюю территорию. Снижение уровня подземных вод может вызвать уплотнение грунтов и осадки окружающих зданий.

Для ответственных объектов предусматривают резервный насос, резервное электропитание, контроль уровня воды и порядок действий при отказе системы. Отвод поверхностных и подземных вод должен быть организован до начала земляных работ.

Как работать рядом с коммуникациями и зданиями

Положение подземных сетей уточняют по инженерно-топографическому плану, данным владельцев, трассопоиску и контрольным шурфам.

Работы в охранных зонах кабелей высокого напряжения, действующих газопроводов и других коммуникаций выполняют по наряду-допуску. В непосредственной близости от действующих подземных сетей грунт допускается разрабатывать лопатами без ударного инструмента.

Применение землеройной техники в месте пересечения с незащищенной коммуникацией согласовывают с ее владельцем. При обнаружении неизвестной сети, подземного сооружения или взрывоопасного предмета работы приостанавливают.

Разработка котлована рядом с существующим фундаментом может вызвать перемещение грунта, осадку или крен здания. В таких условиях проверяют зону влияния, проектируют ограждение, ограничивают вибрации и при необходимости организуют геотехнический мониторинг.

Контролировать могут:

• осадки и крены соседних зданий;
• горизонтальные перемещения ограждения;
• деформации распорок;
• раскрытие трещин;
• уровень подземных вод;
• подъем дна котлована.

Состав наблюдений, их периодичность и предельные значения устанавливаются проектом и программой мониторинга. СП 305.1325800.2017 применяется с изменением № 1.

Как принимают дно котлована

Основание освидетельствуют после зачистки и удаления воды, но до устройства подушки или бетонной подготовки.

Геодезист проверяет:

• положение осей;
• размеры котлована;
• отметки дна;
• отметки уступов;
• локальные углубления;
• соответствие исполнительной съемки проекту.

Представители строительного контроля оценивают состояние грунта, отсутствие рыхлых включений, органики, льда, стоячей воды, размокших зон и следов разрушения ковшом.

Фактический грунт должен соответствовать предусмотренному проектом инженерно-геологическому элементу. Такое соответствие нельзя всегда подтвердить только визуально. При расхождении с геологическим разрезом могут потребоваться контрольное зондирование, лабораторные, штамповые или другие предусмотренные проектом исследования.

Работы приостанавливают при следующих признаках:

• трещины и свежие осыпи на откосах;
• выпучивание или подъем дна;
• мутная вода с частицами грунта;
• новый сосредоточенный приток из стенки;
• смещение шпунта, распорок или геодезических марок;
• обнаружение слабого слоя;
• неизвестные сети, емкости или конструкции;
• сильное размокание либо промерзание основания.

Состав исполнительной документации зависит от проекта и требований строительного контроля. В зависимости от объекта оформляют исполнительную геодезическую документацию, записи в общем и специальных журналах, акты освидетельствования скрытых работ, результаты испытаний и согласованные решения по отклонениям. Порядок ведения исполнительной документации регулируется приказом Минстроя № 344/пр.

После приемки основание нельзя оставлять открытым без защиты. При перерыве исключают попадание осадков, промерзание, пересыхание и движение техники. Выемки, разработанные зимой, после наступления оттепели подлежат повторному осмотру.

Как складировать, использовать и вывозить грунт

До начала вывоза составляют баланс земляных масс:

объем в плотном теле → рыхлый объем → обратная засыпка → планировка → временное складирование → вывоз.

Почвенно-растительный слой хранят отдельно от минерального грунта и строительного мусора. Материал для обратной засыпки используют только при соответствии проекту по составу, влажности, размеру включений и способности уплотняться.

Для обратной засыпки проект или ППР должны определять:

• толщину уплотняемых слоев;
• применяемую технику;
• требуемую плотность или коэффициент уплотнения;
• допустимую влажность;
• методы и периодичность контроля.

Торф, органические включения, мусор, крупные мерзлые комья и загрязненный грунт нельзя использовать в ответственных зонах без специального решения.

При запахе нефтепродуктов, необычной окраске, наличии золы, шлака, неизвестных емкостей или захороненного мусора работу на участке приостанавливают. Подозрительный грунт не смешивают с чистым материалом до обследования.

Всегда ли вынутый грунт является отходом

Вынутый грунт не следует автоматически считать отходом только по факту выемки. Сначала определяют, предусмотрено ли его законное повторное использование или от материала избавляются.

Если грунт относится к отходам, необходимо:

1. Определить его вид.
2. Установить код ФККО.
3. Установить или подтвердить класс опасности.
4. Проверить документы перевозчика.
5. Проверить допустимость приема материала выбранным объектом.
6. Получить документы, подтверждающие передачу.

Федеральный классификационный каталог отходов ведет Росприроднадзор.

Сбор, транспортирование, обработка, утилизация, обезвреживание и размещение отходов I–IV классов опасности относятся к лицензируемым видам деятельности. Для отходов V класса требование статьи 9 Закона № 89-ФЗ о такой лицензии не применяется, но сохраняются другие требования к обращению с отходами и подтверждению места передачи.

Количество рейсов рассчитывают одновременно по объему и массе:

1. Определяют объем выемки в плотном теле.
2. Учитывают разрыхление.
3. Вычитают материал, остающийся на участке.
4. Оценивают плотность и влажность перевозимого грунта.
5. Сравнивают вместимость кузова и допустимую грузоподъемность.
6. Делят итоговый объем или массу на фактическую загрузку автомобиля.

В договоре с перевозчиком фиксируют вид материала, маршрут, способ учета рейсов, требования к кузову, место передачи и документы, подтверждающие прием.

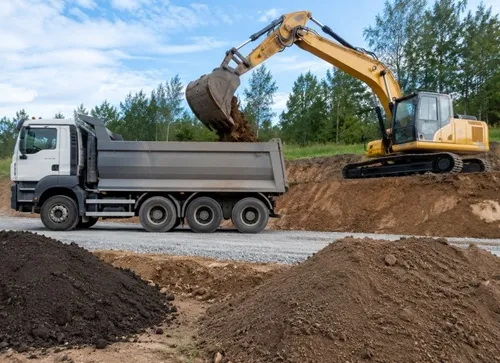

2.Раздельное складирование и погрузка грунта для последующего вывоза с площадки.

От чего зависят цена и срок разработки

В стоимость могут входить:

• геодезическая разбивка;
• расчистка участка;
• снятие плодородного слоя;
• временная дорога;
• рабочая платформа;
• основная выемка;
• ручная или механизированная зачистка;
• устройство откосов;
• шпунт, распорки или анкеры;
• водоотлив и водопонижение;
• погрузка и перевозка;
• прием грунта;
• исполнительная съемка;
• лабораторный контроль;
• геотехнический мониторинг.

Сравнивать предложения только по стоимости машино-часа экскаватора неправильно. На городском, глубоком или водонасыщенном объекте значительную часть бюджета могут составлять перевозка, прием грунта, ограждение стенок и водопонижение.

Срок определяют по производительности всей технологической цепочки. Если экскаватор вынимает грунт быстрее, чем его перевозят, участок заполняется отвалами, а техника начинает простаивать.

До заключения договора необходимо проверить:

• перечень работ, входящих в стоимость;
• количество и тип техники;
• календарный план;
• схему движения транспорта;
• режим работы места приема;
• условия оплаты простоев;
• порядок выполнения дополнительных работ.

Типовые ошибки при разработке котлована

К наиболее опасным ошибкам относятся:

1. Начало работ без актуальных изысканий и сведений о коммуникациях.
2. Расчет глубины от случайной точки рельефа.
3. Потеря разбивочных осей после начала выемки.
4. Разработка ковшом непосредственно до проектной отметки.
5. Самовольная засыпка перебора.
6. Назначение откосов без расчета.
7. Установка машины или большого отвала у бровки.
8. Откачка воды из песка без оценки суффозии.
9. Смешивание плодородного слоя, пригодного грунта и отходов.
10. Отсутствие подтвержденного места приема грунта.
11. Устройство подготовки до освидетельствования основания.
12. Оставление дна открытым под дождем или морозом.

Чек-лист приемки котлована под фундамент

Перед устройством подушки или бетонной подготовки необходимо убедиться, что:

• оси и отметки подтверждены геодезистом;
• размеры соответствуют рабочим чертежам;
• дно зачищено без разрушения структуры грунта;
• отсутствуют вода, снег, лед и рыхлые включения;
• фактический грунт соответствует проектному инженерно-геологическому элементу;
• переборы и слабые участки исправлены по решению проектировщика;
• откосы, шпунт, распорки, анкеры и пандус устойчивы;
• коммуникации выявлены и защищены;
• водный режим контролируется;
• оформлены необходимые схемы, журналы, акты и результаты контроля;
• основание защищено до следующего этапа;
• грунт для повторного использования отделен от вывозимого материала;
• статус вывозимого грунта и место его приема определены документально.

Правильно разработанный котлован — это выемка с проектными размерами, устойчивыми стенками, контролируемым водным режимом и сохраненной структурой грунта основания. Экономия на изысканиях, геодезии, ограждении, водозащите и приемке создает риск переборов, осыпей, затопления, деформаций соседних объектов и дополнительных затрат при устройстве фундамента.
