Как выбрать глубину котлована и не ошибиться с отметками

Оглавление

1. От чего на самом деле зависит глубина котлована
2. Какие отметки нужны для точного расчета
3. Как выбрать рабочую глубину котлована
4. Типовые ошибки с отметками и их последствия
5. Как проверить котлован перед устройством основания

Глубину котлована выбирают не по высоте фундамента «на глаз», а по проектным отметкам: от существующей поверхности земли до проектного дна выемки. Ошибка даже в одной отметке меняет объем земляных работ, положение подошвы фундамента, толщину подготовительных слоев и может привести к переделке основания.

В строительных правилах глубина котлована определяется через наибольшую разницу высотных отметок поверхности рельефа и дна котлована, поэтому считать ее нужно по конкретным точкам площадки, а не одним усредненным числом. Чем раньше связаны между собой нулевая отметка здания, абсолютные отметки участка и отметка дна котлована, тем ниже риск недокопа, перекопа и спорных решений на стройке.

От чего на самом деле зависит глубина котлована

Глубина котлована зависит от проекта фундамента, рельефа участка, отметок планировки, состава грунтов, уровня подземных вод и всех слоев, которые будут устроены ниже фундамента. Ее нельзя назначать отдельно от конструкции здания и геологии площадки. Свод правил по основаниям зданий прямо связывает глубину заложения фундаментов с назначением сооружения, нагрузками, инженерно-геологическими условиями, влиянием соседних объектов и климатическими факторами. Поэтому правильная глубина котлована — это итог нескольких проектных решений, а не одна цифра из типовой схемы.

Проектная глубина фундамента — это только исходная точка

Глубина заложения фундамента показывает, на каком уровне должна находиться его подошва, но это еще не всегда отметка дна котлована. Дно котлована часто располагается ниже подошвы фундамента, потому что между грунтом и фундаментом могут быть песчаная подготовка, щебеночный слой, бетонная подготовка или другие проектные элементы.

Если забыть эти слои, экскаватор остановится выше нужного уровня, а строители начнут «добирать» глубину уже в спешке. Если же вычесть слои дважды, появится перекоп, который нельзя просто закрыть рыхлым грунтом без проектного решения. Поэтому сначала читают конструктивный разрез фундамента, затем определяют отметку его подошвы и только после этого выводят отметку дна котлована.

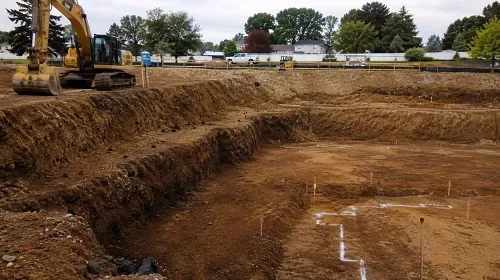

Рельеф, подвал и конструкция здания меняют глубину

Одна и та же отметка дна котлована дает разную фактическую глубину на участке с уклоном. На высокой стороне площадки копать придется больше, на низкой — меньше, хотя проектная отметка дна останется общей. Если в здании есть подвал, техническое подполье, приямки, ступенчатые фундаменты или перепады уровней, у котлована может быть несколько рабочих отметок. В таком случае нельзя передавать машинисту одну «среднюю глубину» без разбивки по зонам. Нужно выделять участки с разными отметками дна и отдельно показывать переходы между ними, иначе часть основания окажется выше или ниже проекта.

Грунты, вода и промерзание задают ограничения

Глубину заложения фундамента нельзя выбирать только по желаемой высоте цоколя или удобству земляных работ. Для наружных фундаментов учитывают морозное пучение, свойства грунта, условия отопления здания и уровень подземных вод. В одних случаях фундамент действительно приходится опускать ниже, в других проект допускает иное решение: утепление основания, замену пучинистого грунта или расчетное обоснование.

Это значит, что глубина котлована зависит не только от архитектуры, но и от того, на каком грунте будет работать основание. Попытка «взять глубину, как у соседа» может привести к ошибке, потому что даже рядом расположенные участки отличаются по рельефу, влажности и составу грунта.

Какие отметки нужны для точного расчета

Чтобы правильно определить глубину котлована, нужно свести в одну систему все высотные отметки: существующую поверхность земли, проектную планировку, нулевой уровень здания, подошву фундамента и дно котлована. Главная ошибка возникает тогда, когда одни цифры читают как абсолютные, а другие — как относительные. В современной проектной документации нулевая отметка здания связывается с абсолютной отметкой, а генеральные планы и планы организации рельефа содержат данные для работы с площадкой. Если эта связь потеряна, расчеты начинают «плыть» уже на первом шаге.

Абсолютная, относительная и нулевая отметка

Абсолютная отметка показывает высоту точки в принятой высотной системе, а относительная — положение точки относительно условного нуля здания. Нулевая отметка обычно принимается для удобного уровня здания, после чего все внутренние высоты на чертежах показывают выше или ниже нее. В рабочих чертежах важно видеть, какой абсолютной отметке соответствует этот условный ноль. Именно это позволяет связать архитектурные разрезы, конструктивные решения и геодезическую разбивку на участке.

Отметка земли, дна котлована и подошвы фундамента — не одно и то же

Отметка земли показывает уровень поверхности площадки до или после планировки, отметка дна котлована — уровень выемки, а отметка подошвы фундамента — уровень нижней поверхности конструкции. Эти три значения могут быть разными даже на одном небольшом объекте. Например, подошва плиты располагается выше дна котлована, если под плитой предусмотрены подготовительные слои.

Или наоборот, в локальных приямках дно выемки будет ниже общего уровня котлована. Если на чертеже указана отметка подошвы фундамента, нельзя автоматически считать ее отметкой дна котлована без проверки разреза и спецификации слоев.

Как посчитать глубину по формуле и не перепутать знаки

Глубина котлована в конкретной точке равна разнице между отметкой существующей поверхности земли и проектной отметкой дна котлована. Если поверхность земли имеет абсолютную отметку +101,20, а дно котлована — +98,40, глубина выемки составит 2,80 м. Если проект показывает относительную отметку дна, ее сначала переводят в абсолютную через нулевую отметку здания, а уже потом сравнивают с отметкой земли.

На участке с уклоном один и тот же уровень дна даст разные глубины выемки по углам котлована. Поэтому расчет всегда нужно делать не только «по центру здания», но и по характерным точкам контура.

Перед расчетом полезно собрать в одну рабочую схему:

• абсолютную отметку нулевого уровня здания;
• отметки существующего рельефа по углам и характерным точкам котлована;
• отметку подошвы фундамента;
• толщины всех подготовительных слоев под фундаментом;
• проектную отметку дна котлована;
• отдельные отметки для приямков, лотков, дренажных траншей и ступеней основания.

Как выбрать рабочую глубину котлована

Рабочую глубину котлована выбирают после перевода всех проектных отметок в единую систему и проверки конструктивного разреза. На стройку должна уйти не абстрактная команда «копать на три метра», а понятная схема: где какая отметка дна, от чего она отсчитывается и как контролируется. Это особенно важно на участках со сложным рельефом и при наличии нескольких уровней основания. Чем точнее подготовлен расчет до начала земляных работ, тем меньше затрат на исправления после работы техники.

Порядок расчета от чертежа до цифры для техники

Правильный расчет идет от проекта к площадке, а не наоборот. Сначала определяют отметки в документации, затем переводят их в реальные глубины по точкам котлована. Такой порядок позволяет отделить конструктивное решение от временных условий стройки и не смешивать относительные отметки с абсолютными. Если на каждом шаге сохранять связь между цифрами, машинист получает однозначное задание, а геодезист — понятную базу для контроля.

1. Найти в проекте нулевую отметку здания и ее абсолютное значение.
2. Определить абсолютную отметку подошвы фундамента.
3. Проверить, какие подготовительные слои расположены ниже фундамента и какова их суммарная толщина.
4. Вычислить проектную отметку дна котлована.
5. Сравнить ее с отметками существующей поверхности земли в нескольких точках.
6. Получить фактическую глубину выемки для каждой зоны и передать ее в работу вместе со схемой контроля.

Как учитывать подготовительные слои, приямки и дренаж

Подготовительные слои входят в расчет отметки дна котлована только тогда, когда они предусмотрены проектом ниже фундамента. Например, если под подошвой фундамента задана бетонная подготовка и песчаный слой, дно котлована должно быть ниже подошвы на их суммарную толщину.

Приямки, локальные углубления, лотки и дренажные траншеи обычно имеют собственные отметки и не должны «растворяться» в общей глубине котлована. Это отдельные элементы, которые показывают на чертежах и контролируют отдельно. Ошибка возникает, когда общий котлован углубляют до уровня самого низкого приямка, хотя проект требовал локальной разработки только в небольшой зоне.

Что делать на участке с уклоном и перепадами рельефа

На участке с уклоном глубину котлована считают по нескольким точкам, а не по одной «средней» отметке. Дно котлована может оставаться на одном проектном уровне, но глубина разработки вдоль контура будет меняться. Если здание посадили в рельеф с уступами, часть основания может иметь разные проектные отметки, и тогда котлован разбивают на зоны. Для каждой зоны задают свою отметку дна, переходные участки и границы разработки. Такой подход уменьшает риск лишней выборки грунта на низкой стороне и недокопа на высокой.

Типовые ошибки с отметками и их последствия

Большинство ошибок с глубиной котлована возникают не из-за сложной геологии, а из-за неверного чтения проекта. Чаще всего путают отметку подошвы фундамента с отметкой дна котлована, берут глубину от будущей планировки вместо существующей поверхности или используют одну цифру для участка с уклоном. Эти ошибки легко допустить в начале работ, но дорого исправлять после выемки грунта. Поэтому разбор типовых случаев полезнее, чем попытка запомнить одну универсальную формулу.

Перепутали дно котлована с подошвой фундамента

Это самая частая ошибка при расчете глубины. На чертеже видят отметку подошвы фундамента и принимают ее за уровень разработки грунта, не замечая песчаной или бетонной подготовки. В итоге котлован получается выше нужной отметки, а требуемые слои просто не помещаются.

Если же строители начинают компенсировать это на месте, нарушается логика проектного разреза и появляются спорные решения по высотам. Поэтому отметку подошвы и отметку дна котлована всегда проверяют отдельно, даже если разница между ними кажется небольшой.

Взяли глубину от несуществующей или будущей планировки

Глубину земляных работ нельзя считать от отметки, которая еще не создана на площадке. Если в проекте есть будущая планировочная поверхность, а фактический рельеф пока другой, расчет «от планировки» даст неверный объем выемки.

В результате экскаватор может снять лишний грунт или, наоборот, оставить его там, где он должен быть удален. Рабочая глубина для текущего этапа должна отсчитываться от реально существующей поверхности либо от заранее вынесенных геодезических отметок. Проектная планировка нужна для общего понимания посадки здания, но не заменяет исходную съемку перед разработкой котлована.

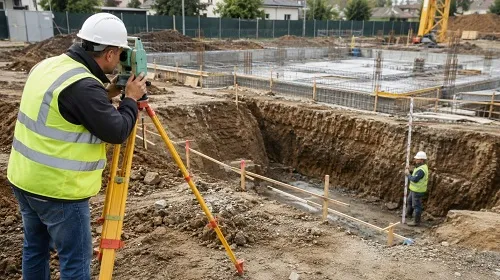

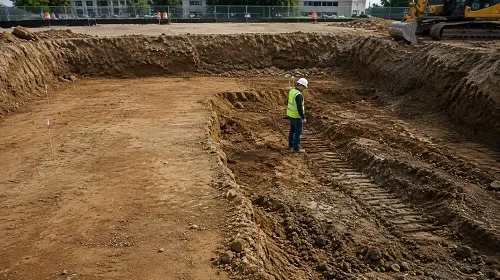

Недокоп и перекоп: почему оба варианта плохи

Недокоп не дает выйти на проектный уровень основания и мешает устроить фундамент в нужной высоте. Перекоп опасен тем, что под подошвой оказывается нарушенный слой грунта, который нельзя считать равнозначным естественному основанию без отдельного решения. Иногда лишнюю глубину пытаются «закрыть» бетоном или подсыпкой, но такой шаг должен быть согласован проектно, а не приниматься спонтанно на площадке.

В зимнее время к проблеме добавляется риск промерзания и разрыхления дна котлована, поэтому основание нужно защищать и подготавливать к следующему этапу без лишних пауз. Правильная глубина — это не просто размер выемки, а сохранение проектного качества основания.

Как проверить котлован перед устройством основания

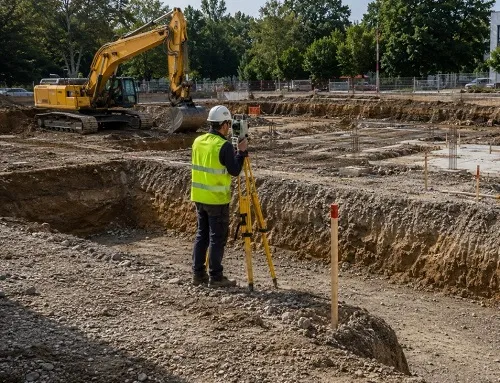

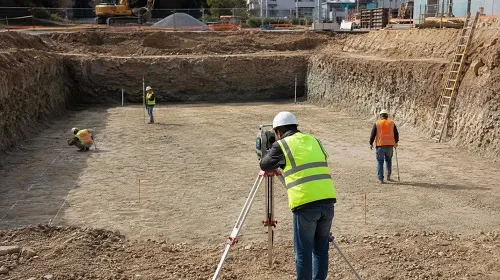

Перед следующим этапом работ котлован нужно проверить не визуально, а по проектным отметкам и геодезическим измерениям. Контролируют фактическое положение дна, уклоны, локальные углубления и соответствие вынесенным отметкам. Геодезический контроль до засыпки траншей и до продолжения работ входит в производственный контроль качества. Это значит, что «примерно попали» — не критерий приемки основания.

Геодезический контроль: что измеряют до следующего этапа

Геодезист проверяет, совпадают ли фактические отметки дна котлована с проектными значениями. Также контролируют положение осей, границы зон с разными отметками, приямки, траншеи и другие элементы, которые влияют на дальнейшее устройство основания. Такая проверка нужна до укладки подготовительных слоев, иначе ошибки окажутся скрытыми. Если расхождение обнаружено после бетонирования подготовки, исправление становится дороже и сложнее. Поэтому высотный контроль лучше воспринимать как обязательную часть технологии, а не как формальность для отчета.

Что сверить в документах и на площадке

Перед приемкой котлована нужно сопоставить проект, геодезические данные и фактическое состояние дна. Важны не только цифры глубины, но и то, от какой отметки они получены.

Также проверяют, не изменилось ли состояние основания из-за осадков, промерзания или длительной паузы между земляными работами и устройством фундамента. Свод правил по земляным работам указывает на необходимость сохранять природную влажность грунтов и защищать дно котлована зимой от промерзания. Это напрямую связано с качеством основания и с тем, придется ли переделывать уже подготовленную выемку.

Перед переходом к устройству основания стоит проверить:

• совпадает ли нулевая отметка здания с указанной абсолютной отметкой;
• правильно ли переведены относительные отметки в абсолютные;
• соответствует ли фактическое дно котлована проектной отметке;
• учтены ли все подготовительные слои под фундаментом;
• выделены ли отдельно приямки, дренажные траншеи и уступы;
• защищено ли дно котлована от воды, снега, льда и промерзания;
• выполнена ли геодезическая проверка до следующего этапа работ.

Когда нельзя менять глубину на месте без проектировщика

Менять глубину котлована на стройке без проверки проекта нельзя, если это затрагивает отметку подошвы фундамента, замену грунта, толщину подготовки или общий конструктив основания. Такие решения влияют не только на земляные работы, но и на расчетную работу здания.

Особенно осторожно действуют при высоких подземных водах, слабых грунтах, морозном пучении, наличии соседней застройки и сложной схеме фундамента. В этих случаях даже небольшой на первый взгляд «перекоп на 20 сантиметров» может потребовать отдельного технического решения. Правильный порядок — зафиксировать отклонение, сверить его с проектом, получить решение и только потом продолжать работы.

Глубина котлована — это не отдельная строительная цифра, а результат увязки проекта, рельефа, геологии и отметок. Надежный расчет всегда начинается с перевода всех уровней в одну систему и проверки разницы между поверхностью земли и проектным дном выемки.

Ошибки чаще всего появляются там, где отметки читают изолированно: подошву фундамента принимают за дно котлована, будущую планировку — за фактический рельеф, а один уровень — за решение для всего участка. Если эти места проверить заранее, котлован получится нужной глубины без лишнего грунта, лишних затрат и переделок.
